干式涡旋泵是我公司在吸收众多国外真空泵的基础上，自主创新（公司拥有多项专利）而开发的环保真空泵，符合真空泵的未来发展方向。

 应用领域APPLICATIONS

医疗仪器、生物制品与药品制备、食品、药品包装、油气回收、薄膜制备、大科学工程与化学分析、半导体、微电子、太阳能 、材料处理等设备。

性能特点ADVANTAGES

环保-无油无水无污染,可获得清洁真空免维护,维护周期长达数千小时，节约人力客户能自助维护，可自己给轴承注脂

节能,能耗低 ，风冷,无需水冷

抽水汽能力强,被抽物料可回收利用

振动小,噪音低,结构紧凑,移动方便,可立式、卧式安装

工作真空区域宽,从极限真空到大气压可连续运行

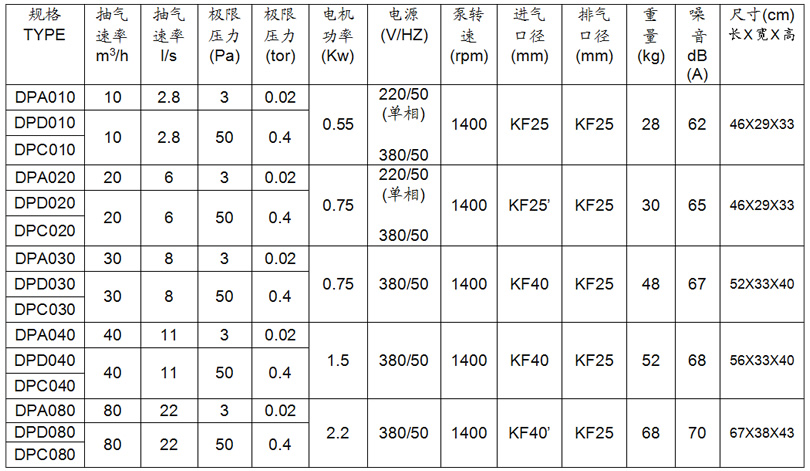

技术指标TECHNICAL SPECIFICATIONS



备注:DPA为高真空型(1Pa泵可订货)DPD为经济型DPC为化工型DPH为为油气回收专用型,可加防爆电机

工作原理PRINCIPLE

干式涡旋真空泵是两条渐开线螺旋曲线盘构成，即一个静涡旋盘和一个动涡旋盘。动涡旋盘作偏心安装，静涡旋盘与动涡旋盘便形成月芽形腔体。随着动涡旋盘转动，月芽形腔体不断向里旋转压缩，最后从中间排出至出气口。动涡旋盘连续运转，气体不断从进气口进入，由出气口排出，形成真空。

 原创设计和技术创新

精密制造工艺 Advanced Accurate Process

 CNC加工保证零件精度

 尺寸与图片 DIMENSIONS
